Start sondy Juno: relacja na żywo

0

W piątek 5 sierpnia o godzinie 17:34 CEST otwiera się okno startowe dla sondy Juno, która wyruszy w kierunku Jowisza, największej planety Układu Słonecznego. W tym artykule będzie na bieżąco informować o przygotowaniach do startu i o jego przebiegu!

{jathumbnail off}

Godzina 11:55 CEST (06.08.2011)
Panele słoneczne sondy zostały rozwinięte poprawnie, ustanowiona została także komunikacja z Juno. Baterie ładowanie są bez problemów. Po separacji sondy od górnego stopnia Centaur osiągnięto także właściwy ruch obrotowy. Juno po około 24 godzinach od startu minie orbitę Księżyca, rozpoczynając pięcioletnią podróż do Jowisza, wokół którego okrąży 33 razy.

Poniżej przedstawiamy zdjęcie z wczorajszego startu:

Godzina 19:55 CEST (05.08.2011)
Poniżej prezentujemy zapis z dzisiejszego startu:

{youtube}EAMTksyLz_k{/youtube}

Godzina 19:35 CEST (05.08.2011)
Wszystko wskazuje na to, że sonda jest na właściwej trajektorii. Za parę godzin powinien zostać nawiązany kontakt radiowy Juno z Deep Space Network mieszczącym się w Australii. Wtedy uzyskamy kolejne informacje o stanie sondy kosmicznej.

Godzina 19:23 CEST (05.08.2011)
Wzlot rakiety obył się bez żadnych dalszych problemów. W tej chwili następuje rozwinięcie paneli słonecznych sondy.

Godzina 19:18 CEST (05.08.2011)
SPACECRAFT SEPERATION. Juno została wypuszczona w T+53 minuty i 14 sekund. Sonda rozpoczęła podróż ku Jowiszowi.

Godzina 19:17 CEST (05.08.2011)
Centaur zmienia orientację w przestrzeni w przygotowaniu do wypuszczenia ładunku – sondy Juno.

Godzina 19:14 CEST (05.08.2011)
MECO-2. W T+49minut i 59 sekund zakończyło się drugie odpalenie stopnia Centaur.

Godzina 19:10 CEST (05.08.2011)
Stopień rakietowy pracuje bez zarzutu. Przyśpieszenie wynosi 0.69g.

Godzina 19:09 CEST (05.08.2011)
Silnik RL10 ponownie odpalił. Praca stopnia Centaur będzie trwać 9 minut.

Godzina 18:58 CEST (05.08.2011)
Za siedem minut ponownie odpali Centaur.

Godzina 18:47 CEST (05.08.2011)
Juno przelatuje nad Oceanem Atlantyckim zbliżając się do Afryki. Nad Oceanem Indyjskim nastąpi drugie odpalenie stopnia Centaur.

Godzina 18:42 CEST (05.08.2011)
Stopień rakietowy ustawia się w przygotowaniu do następnego odpalenia. Wstępna orbita to 226 km x 194,5 km. Inklinacja wynosi 28,8 stopnia. Wszystkie systemy w normie.

Godzina 18:35 CEST (05.08.2011)
+10 minut i 49 sekund. MECO 1. Wstępna orbita okołoziemska osiągnięta. Stopień Centaur wznowi pracę za około 30 minut.

Godzina 18:35 CEST (05.08.2011)
10 minuta lotu. Silnik RL10 pracuje bez zastrzeżeń.

Godzina 18:33 CEST (05.08.2011)
Po ponad 8 minutach lotu. Wszystko przebiega zgodnie z planem.

Godzina 18:31 CEST (05.08.2011)
Po 335 sekundach lotu Juno jest ok. 180 km od Przylądka Canaveral i porusza się z prędkością ponad 23000 km/h.

Godzina 18:30 CEST (05.08.2011)
Zapłon silnika członu Centaur.

Godzina 18:29 CEST (05.08.2011)
Odrzucenie głównego członu rakiety, Common Core Booster. Podróż kontynuuje człon Centaur z dołączoną na szczycie sondą kosmiczną Juno.

Godzina 18:27 CEST (05.08.2011)
Start przebiega bez zakłóceń. Nastąpiło odrzucenie rakiet dodatkowych na paliwo stałe.

Godzina 18:25 CEST (05.08.2011)
START! Atlas V z  sondą “Juno” – przyszłym satelitą Jowisza – unosi się nad ziemię!

Godzina 18:24 CEST (05.08.2011)
Mniej niż 1 minuta do startu.

Godzina 18:23 CEST (05.08.2011)
Mniej niż 2 minuty do startu. Uruchomiona procedura startowa. Uszczelnianie zbiorników z ciekłymi gazami.

Godzina 18:22 CEST (05.08.2011)
Mniej niż 3 minuty do startu.

Godzina 18:21 CEST (05.08.2011)
Odliczanie znów rusza! T-4 minut. Start o 18:25 CEST.

Godzina 18:18 CEST (05.08.2011)
Kierownicy poszczególnych jednostek raz jeszcze potwierdzają gotowość.

Godzina 18:16 CEST (05.08.2011)
Dyrektor startu, Omar Baez, zatwierdził gotowość do startu. Statek przełączony na zasilanie wewnętrzne.

Godzina 18:15 CEST (05.08.2011)
Oficer bezpieczeństwa Stacji Sił Powietrznych Cape Canaveral potwierdził gotowość do startu o 18:25. Oznacza to, że na terenie ochronnym nie ma już osób niepożądanych.

Godzina 18:10 CEST (05.08.2011)
Nowe T-0 to 18:25 CEST.

Godzina 18:07 CEST (05.08.2011)
Oczekiwanie na nowy czas startu, tj. T-0. Okno startowe kończy się o 18:43. Odliczanie pozostaje wstrzymane na T-4 minuty.

Inżynierowie i technicy potrzebują więcej czasu na upewnienie się, że problem został rozwiązany.

Godzina 18:04 CEST (05.08.2011)
Obsługa zgłasza, że będzie potrzebowała więcej czasu na rozwiązanie problemów technicznych. Wstrzymanie przedłużone o kolejne 5 minut. T-0 o 18:18 CEST.

Godzina 18:00 CEST (05.08.2011)
Nowy czas startu to 18:13 CEST. Obsługa czeka na potwierdzenie oczyszczenia obszaru ochronnego z osób niepożądanych.

Godzina 17:55 CEST (05.08.2011)
Czas wstrzymania przedłużony o kolejne 5 minut. Start o 18:13 CEST.

Godzina 17:53 CEST (05.08.2011)
Statek gotowy na wyznaczenie nowego czasu startu. Obsługa oczekuje na oczyszczenie wód zagrożonych upadkiem rakiety z łodzi, która na nie wypłynęła.

Godzina 17:46 CEST (05.08.2011)
Czerwone światło ze strony obsługi terenu kosmodromu. W zasięgu ochronnym znalazła się łódź, w kierunku której wysłano śmigłowce.

Godzina 17:44 CEST (05.08.2011)
Problem z helem leży po stronie infrastruktury naziemnej.

Wcześniejszy problem z drożnością i przedmuchem w członie CCB został uznany za nieistotny.

Godzina 17:39 CEST (05.08.2011)
Kolejne 10 minut dodane do wstrzymania odliczania. Jeśli start dojdzie do skutku, będzie się mógł odbyć najwcześniej o 17:59 CEST.

Przeprowadzony zostanie test szczelności układu helu, podejrzewanego o usterkę.

Godzina 17:36 CEST (05.08.2011)
Obsługa prosi o dodatkowe 5 minut, co przesuwa ewentualny start na 17:49 CEST.

NASA sprawdza dane dotyczące odczytów z czujnika ze startu testowego i szuka ewentualnego wycieku w układzie helu członu Centaur.

Godzina 17:34 CEST (05.08.2011)
Wstrzymanie odliczania przedłużone o kolejne 5 minut. Start odbędzie się więc nie wcześniej jak o 17:44 CEST.

Godzina 17:32 CEST (05.08.2011)
Usterka spowoduje również opóźnione przełączenie Juno na zasilanie wewnętrzne. Na razie statek czerpie prąd elektryczny z źródeł zewnętrznych.

Godzina 17:29 CEST (05.08.2011)
Problem dotyczy czujnika drożności kanałów ciekłego helu w członie Centaur. Powoduje on zbyt częste przedmuchiwanie kanałów.

Godzina 17:27 CEST (05.08.2011)
Pojawił się problem techniczny z członem CBB. Start na pewno będzie opóźniony.

Wstrzymanie odliczania zostało przedłużone o 5 minut.

Godzina 17:25 CEST (05.08.2011)
Poziomy paliwa i utleniacza w CBB i Centaurze na poziomie docelowym.

Juno w trakcie rozkładania paneli ogniw słonecznych / Credits: NASA
Juno w trakcie rozkładania paneli ogniw słonecznych – wizualizacja / Credits: NASA

Godzina 17:20 CEST (05.08.2011)
T-4 minuty. Odliczanie wchodzi w zaplanowaną 10 minutową przerwę stanowiąca bufor czasu dla obsługi, gdyby potrzebowała więcej czasu na zakończenie prac i potwierdzenie gotowości rakiety.

Godzina 17:17 CEST (05.08.2011)
Pogoda pozwala na start. Jest 80%, że warunki pozwolą na start w trakcie trwania okna startowego. Wystąpił przejściowy problem rakietami dodatkowymi, ale minął.

Godzina 17:15 CEST (05.08.2011)
Mniej niż 20 minut do startu. O misji Juno można przeczytać też na Polskim Forum Astronautycznym.

Godzina 17:14 CEST (05.08.2011)
Space Flight Now podaje statystki tego lotu:

  • 609. start rakiety typu Atlas od 1957 roku
  • 321. start rakiety typu Atlas z przylądka Canaveral
  • 27. start Atlasa V od 2002  roku, w tym 23. z Cape Canaveral
  • 19. start Atlasa V przeprowadzony przez firmę United Launch Alliance
  • 2. start rakiety Atlas V w konfiguracji 551
  • 5. start Atlasa V dla NASA
  • 4. start Atlasa w 2011 roku

Godzina 17:12 CEST (05.08.2011)
Zakończono sprawdzenie systemu bezpieczeństwa (samodestrukcji) rakiety.

Godzina 17:07 CEST (05.08.2011)
W rakiecie znalazło się również miejsce na… klocki Lego. Poniżej, dd lewej, postacie wzorowane na klocki Lego umieszczone na Juno: bóg Jowisz, jego małżonka Juno oraz Galileusz. Losy figurek będzie można śledzić na specjalnej stronie stworzonej przez firmę Lego.


Godzina 16:45 CEST (05.08.2011)
Kończy się tankowanie zbiornika ciekłego tlenu w zbiornikach pierwszego członu (CCB).

Godzina 16:43 CEST (05.08.2011)
Kończy się tankowanie ciekłego wodoru do członu Centaur. Napełnienie osiągnęło poziom 97%. Pozostała objętość zostanie uzupełniona w trybie powolnym, a potem do zbiornika będzie dostarczana tylko objętość, która ulatuje na skutek parowania.

Godzina 16:37 CEST (05.08.2011)
Godzina do startu. Ciekły tlen w CCB uzupełniony w 70%.

Godzina 16:34 CEST (05.08.2011)
Centaur jest uzupełniony wodorem w 30%. Człon Centaur, ostatni człon rakiety, jest napędzany silnikiem RL-10, firmy Pratt&Whitney.

Godzina 16:25 CEST (05.08.2011)
Zakończono wstępne schładzanie linii wodoru w członie Centaur. Jest on teraz napełniany ciekłym wodorem.

CCB jest napełniony ciekłym tlenem w ponad 50%. W członie znajduje się już ponad 96 000 litrów nafty typu RP-1, stanowiącego paliwo silników RD-180, używanych w tym członie.

Godzina 16:17 CEST (05.08.2011)
Trwa sekwencja chłodzenia silnika członu Centaur.

Zbiornik tlenu w CCB napełniony w ponad 20%.

Godzina 16:10 CEST (05.08.2011)
Napełnianie I członu rakiety (CCB) przełączono z trybu powolnego na tryb szybki.

Godzina 16:07 CEST (05.08.2011)
Do startu pozostało mniej niż 1,5 godziny.

Godzina 16:02 CEST (05.08.2011)
Trwa przygotowanie linii dostarczających ciekły wodór do Common Core Booster. CCB pomieści prawie 48 700 litrów tego gazu.

Atlas V z sondą Juno w trakcie tankowania ciekłego paliwa / Credits: NASA
Atlas V z sondą Juno w trakcie tankowania ciekłego paliwa – widoczny charakterystyczny obłok ulatniających się gazów / Credits: NASA/SFN

Godzina 15:58 CEST (05.08.2011)
Zakończono wstępne schładzanie linii ciekłego tlenu członu głównego rakiety, Common Core Booster. Napełniany jest on teraz ciekłym tlenem. CCB mieści 185 000 litrów ciekłego tlenu.

Centaur jest już napełniony w ponad 75%.

Godzina 15:42 CEST (05.08.2011)
Centaur napełniony tlenem w 10%.

Godzina 15:40 CEST (05.08.2011)
Trwa napełnianie członu Centaur ciekłym tlenem, w ilości prawie 16 000 litrów. Ciekły tlen jest schłodzony do temperatury -183oC. Człon Centaur wprowadzi Juno na orbitę parkingową wokół Ziemi a potem wprowadzi ją na trajektorię w kierunku Jowisza.

Godzina 15:33 CEST (05.08.2011)
Trwają przygotowania do zatankowania członu Centaur. Wstępnie chłodzi się przewody przesyłające ciekły tlen, aby nie doznały uszkodzeń od nagłego kontaktu z nim.

Godzina 15:31 CEST (05.08.2011)
Wznowiono odliczanie.

Godzina 15:28 CEST (05.08.2011)
Dyrektor startu  Omar Baez zatwierdził operację tankowania rakiety.

Godzina 15:05 CEST (05.08.2011)
Najnowsza prognoza pogody nie zmienia przewidywań dla okna startowego. Szanse na dobre warunki utrzymują się na poziomie 70%. Rozproszone chmury będą występowały na wysokościach od 1 do 8,5 km. Mogą występować opady, ale jedynie wyizolowanych obszarach. Widoczność ma być dobra. Wiatr południowo-wschodni, o prędkości od 12 do 16 węzłów (22-30 km/h). Temperatura ok. 30oC.

Godzina 14:57 CEST (05.08.2011)
Odliczanie weszło w planowane wstrzymanie. Zegar pokazuje T-2 godziny. Przerwa potrwa 30 minut. Drugie planowe wstrzymanie nastąpi przy T-4 minuty.

Godzina 14:55 CEST (05.08.2011)
Cała obsługa opuściła stanowisko startowe nr 41. Teren jest teraz zamknięty i uznany za niebezpieczny.

Godzina 14:30 CEST (05.08.2011)
Na sondzie Juno umieszczono tabliczkę poświęconą Galileuszowi. Galileo Galilei obserwował wynalezionym przez siebie teleskopem soczewkowym układ Jowisza, odkrywając jego największe księżyce: Io, Ganimedesa, Europę i Kallisto.

Tabliczka na sondzie Juno poświęcona Galileuszowi / Credits: NASA-JPL
Tabliczka na sondzie Juno poświęcona Galileuszowi / Credits: NASA-JPL

Godzina 14:15 CEST (05.08.2011)
Zakończono testowanie układu kierowania rakietą.

Godzina 14:10 CEST (05.08.2011)
Na drogach dojazdowych do platformy startowej ustawione są blokady ostrzegające o obecności na terenie niebezpiecznym. Trwa sprawdzanie i przygotowywanie układów wodnego zraszania stanowiska startowego. Sprawdzana jest łączność z rakietą i układy jej namierzania, oraz akumulatory.

Godzina 14:05 CEST (05.08.2011)
Już po godzinie 8 na Florydzie, jest więc już widno i można podziwiać Atlasa V w pełnej okazałości.

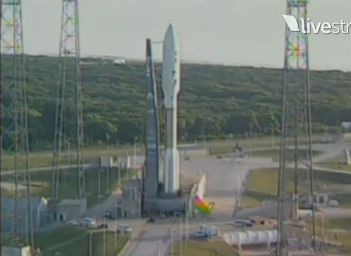

Atlas V z sondą Juno, godz. 7:25 EDT / Credits: SFN
Atlas V z sondą Juno, godz. 7:25 EDT / Credits: SFN

Godzina 13:10 CEST (05.08.2011)
Dzisiejszy start rakiety Atlas V będzie drugim (po wyniesienie sondy New Horizons w 2006 roku) w konfiguracji 551, które oznacza, że użyta jest 5 metrowa osłona aerodynamiczna, 5 rakiet dodatkowych na paliwo stałe, i człon Centaur napędzany 1 silnikiem RL10A. Planowo start powinien przebiegać w poniższej sekwencji czasowej:

Zdarzenie                                 Czas  (sek.)    (hr:min:sek)
1   Zapłon silników RD-180                        -2.7      -0:00:02.7
T=0 (gotowość silników)                            0.0       0:00:00.0
Start                                              1.1       0:00:01.1
Pełen ciąg                                         2.1       0:00:02.1
Rozpoczęcie manewrowania                           3.8       0:00:03.8
Mach 1                                            34.5       0:00:34.5
Maksymalne ciśnienie dynamiczne                   46.4       0:00:46.4
2   Odrzucenie rakiet dodatkowych                104.0       0:01:44.0
3   Odrzucenie osłony aerodycznamicznej          204.9       0:03:24.9
Ograniczanie przyspieszenia do 5G                233.0       0:03:53.0
4   Wyłączenie silnika głównego (BECO)           267.2       0:04:27.2
Odłączenie ład. i członu Centaur                 273.2       0:04:33.2
5   Pierwsze włączenie Centaura (MES1)           283.2       0:04:43.2
6   Pierwsze wyłączenie  Centaura (MECO1)        645.3       0:10:45.3
7   Drugie włączenie Centaura (MES2)            2493.5       0:41:33.5
8   Drugie wyłączenie Centaura (MECO2)          3034.2       0:50:34.2
9   Odłączenie ładunku                          3229.2       0:53:49.2


Ślad naziemny toru lotu rakiety Atlas V z niektórymi z kluczowych faz lotu



Profil lotu Atlasa V
Profil lotu Atlas V

Godzina 12:06 CEST (05.08.2011)
W oczekiwaniu na start proponujemy zapoznać się pakietem informacyjnym o starcie i samej sondzie Juno, który opublikowało Jet Propulsion Laboratory.

Godzina 11:42 CEST (05.08.2011)
Pozytywna prognoza pogody z wczoraj jest nadal aktualna. Szansę na warunki pogodowe zezwalające na start wynoszą 70% w trakcie trwania okna startowego. Rozproszone chmury będą występowały na wysokościach od 1 do 8,5 km. Mogą występować opady, ale jedynie wyizolowanych obszarach. Widoczność ma być dobra. Wiatr południowo-wschodni, o prędkości od 12 do 16 węzłów (22-30 km/h). Temperatura ok. 30oC.

Gdyby start miał się odbyć w sobotę lub niedzielę, szanse na dobrą pogodę wyniosą, odpowiednio, 70 i 60%.

Atlas V z sondą Juno, 11:50 CEST / Credits: NASA
Atlas V z sondą Juno, 11:50 CEST / Credits: NASA

Godzina 10:50 CEST (05.08.2011)
Zbliża się 5 nad ranem na Florydzie. Rozpoczęła się siedmiogodzinna procedura przedstartowa. Na stanowisku startowym widać już personel przygotowujący się do testów i sprawdzeń rakiety. Przetestowane zostaną układu ciekłego tlenu i wodoru członu Centaur, oraz system kierowania rakiety, napędu I członu, układów hydraulicznych, akumulatorów i systemów łączności w pasmie C (namierzanie rakiety) i S (telemetria). Personel opuści stanowisko startowe nr 41 o godzinie 08:39 czasu lokalnego (EDT), czyli 14:39 CEST.

O 14:54 CEST, gdy odliczanie osiągnie T-120 minut, rozpocznie się zaplanowana półgodzinna przerwa. Około 15:21 CEST kierownicy odpowiedzieli za poszczególne systemy kosmodromu, rakiety i ładunku zostaną wywołani w celu potwierdzenia gotowości do startu.

Około 15:31 rozpocznie się tankowanie ciekłym tlenem członu Centaur. Na 15:44 przewidziano tankowanie ciekłego wodoru.

Kolejna zaplanowana przerwa, 10 minutowa, rozpocznie się około 17:20, gdy licznik odliczania osiągnie T-4 minuty. Będzie to czas dla personelu na ostateczne przygotowanie się do startu i potwierdzenia gotowości.

Godzina 08:45 CEST (05.08.2011)
NASA prowadzi w serwisie YouTube kanał poświęcony wyłącznie misji Juno. Można tam zobaczyć 27 filmów i animacji dotyczących misji. Poniżej animacja przedstawiająca trajektorię po której sonda Juno będzie lecieć w kierunku Jowisza.

{youtube}sYp5p2oL51g{/youtube}

Godzina 08:15 CEST (05.08.2011)
W serwisie Space Flight Now można obejrzeć kilka galerii zdjęć poświęconych procesowi montażu rakiety nośnej, dołączania sondy jako ładunku, oraz z wytaczania rakiety na stanowisko startowe.

Godzina 07:00 CEST (05.08.2011)
Do startu pozostało niespełna 11 godzin. O misji Juno można przeczytać na Polskim Forum Astronautycznym. Poniżej długość trwania okien startowych w poszczególne dni:

Czas podany w strefie EDT (GMT-4)
DATA [DD/MM/RR]…POCZĄTEK OKNA….KONIEC OKNA

08/05/11…..11:34 AM EDT……12:43 PM EDT
08/06/11…..11:24 AM EDT……12:41 PM EDT
08/07/11…..11:15 AM EDT……12:39 PM EDT
08/08/11…..11:09 AM EDT……12:36 PM EDT
08/09/11…..11:04 AM EDT……12:33 PM EDT
08/10/11…..10:59 AM EDT……12:29 PM EDT
08/11/11…..11:00 AM EDT……12:21 PM EDT
08/12/11…..10:56 AM EDT……12:17 PM EDT
08/13/11…..10:50 AM EDT……12:14 PM EDT
08/14/11…..10:44 AM EDT……12:10 PM EDT
08/15/11…..10:39 AM EDT……12:07 PM EDT
08/16/11…..10:33 AM EDT……12:02 PM EDT
08/17/11…..10:27 AM EDT……11:57 AM EDT
08/18/11…..10:21 AM EDT……11:51 AM EDT
08/19/11…..10:16 AM EDT……11:46 AM EDT
08/20/11…..10:18 AM EDT……11:48 AM EDT
08/21/11…..10:04 AM EDT……11:34 AM EDT
08/22/11…..09:58 AM EDT……11:27 AM EDT
08/23/11…..09:52 AM EDT……11:19 AM EDT
08/24/11…..09:46 AM EDT……11:11 AM EDT
08/25/11…..09:41 AM EDT……11:02 AM EDT
08/26/11…..09:43 AM EDT……10:55 AM EDT



Godzina 18:55 CEST (04.08.2011)
Start sondy Juno będzie można oglądać na NASA TV. Okno startowe potrwa od 17:34 CEST do 18:43 CEST (oczywiście w piątek, 5 sierpnia).

Godzina 17:00 CEST (04.08.2011)
Prognozy pogody dają 70% na warunki pogodowe zezwalające na przeprowadzenie startu. Istnieje możliwość nadejścia chmur typu cumulus, co jest typowym letnim zjawiskiem na porannym niebie Florydy. Niebo powinno być zachmurzone w stopniu śladowym, z dobrą widocznością i wiatrem południowo-wschodnim, o prędkości 22-30 km/h. Gdyby start miał przesunąć się na sobotę, szansę na dobrą pogodę zmaleją do 30%, z uwagi na burzę tropikalną w pobliżu wyspy Kuba.

Godzina 15:00 CEST (04.08.2011)
Przed godziną 15 rakieta nośna Atlas V wraz z sondą Juno dotarła na stanowisko startowe Stacji Sił Powietrznych Cape Canaveral, na stanowisko startowe nr 41.

Juno na orbicie okołojowiańskiej - wizualizacja / Credits: NASA

Comments are closed.
